交叉線性光源
YLSHN系列- 特點
- 1.採用特殊的光學設計，光源以交叉形式斜射出光
- 2.獨特的散熱構造，增加光源的使用壽命
- 3.可根據實際安裝尺寸定制
介紹
應用領域：片狀表面的條紋檢測、透明薄膜的劃痕檢測、玻璃板的劃痕檢測、金屬的損傷檢測等一、產品參數
| 項次 | 交叉線性光源型號 | 工作距離（mm） | 發光面(mm) | 額定功率W-紅 | 額定功率W-白.藍.綠 | 長×寬×高mm |
| 1 | YLSHN100-X | 50-120 | 100x20 | 39 | 39 | 130x50x82 |
| 2 | YLSHN200-X | 50-120 | 200x20 | 50 | 58 | 230x50x82 |
| 3 | YLSHN250-X | 50-120 | 250x20 | 58 | 68 | 280x50x82 |
| 4 | YLSHN300-X | 50-120 | 300x20 | 60 | 90 | 330x50x82 |
| 5 | YLSHN350-X | 50-120 | 350x20 | 65 | 80 | 380x50x82 |
| 6 | YLSHN400-X | 50-120 | 400x20 | 80 | 110 | 430x50x82 |
| 7 | YLSHN500-X | 50-120 | 500x20 | 115 | 150 | 530x50x82 |
| 8 | YLSHN600-X | 50-120 | 600x20 | 150 | 180 | 630x50x82 |
| 9 | YLSHN700-X | 50-120 | 700x20 | 180 | 210 | 730x50x82 |
| 10 | YLSHN750-X | 50-120 | 750x20 | 200 | 220 | 780x50x82 |
| 11 | YLSHN800-X | 50-120 | 800x20 | 200 | 220 | 830x50x82 |
| 12 | YLSHN850-X | 50-120 | 850x20 | 240 | 260 | 880x50x82 |
| 13 | YLSHN900-X | 50-120 | 900x20 | 240 | 260 | 930x50x82 |
| 14 | YLSHN950-X | 50-120 | 950x20 | 260 | 280 | 980x50x82 |
| 15 | YLSHN1000-X | 50-120 | 1000x20 | 260 | 280 | 1030x50x82 |
二、LED發光顏色
| ●紅色 ●綠色 ●藍色 ○白色 |

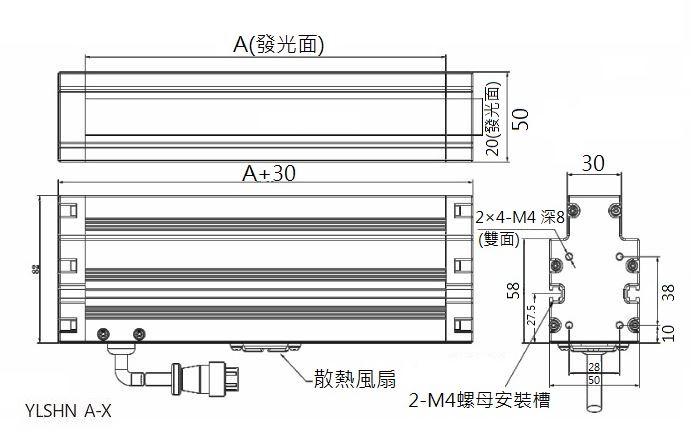

三、外形尺寸圖(mm)
.JPG)
四、型號解析
| YLSHN | 100 | W | X |
| 型號 | 發光長度 | 顏色 | 交叉斜射光 |
