環形光源

高角度環形光源

YRHN系列
特點
1. 角度多樣化可以根據要求設計
2. 波長色溫可選，也可不同顏色組合
3. 安裝簡單，設計緊湊
4. 高密度LED陳列，亮度高
5. 可選配漫射板，增加光源均勻性
6. 可根據客戶需求定制光源

介紹

一、應用領域：外觀尺寸檢測、字元檢測、顯微鏡照明、液晶校正、各種損傷與污垢檢測、二維代碼讀取、基板上的零件檢測等


二、型號解析
YRHN 32 70 W
型號 外徑尺寸 光線與水平的夾角 顏色



三、LED發光顏色：●紅色 ●綠色 ●藍色 ○白色 ●紅外 ●紫外

加入詢問單 (0)

四、產品參數

項次 型號 LED圈數 角度 工作距離(mm) 電壓V 額定功率W-紅 額定功率W-白.藍.綠 外徑×內徑×高度(mm)
1 YRHN32-70 2 70 15-25 24 1 1.5 32x10x16
2 YRHN35-90 2 90 15 24 1.5 2 35x14x18
3 YRHN42-65 2 65 19-29 24 1.5 1.7 42x18x18
4 YRHN50-45 3 45 4-16 24 1.8 2 50x20x19
5 YRHN50-60 2 60 22-31 24 1.9 2.5 50x24x16
6 YRHN50-75 2 75 56-72 24 2 2.5 50x28x16
7 YRHN50-90 2 90 26 24 1.8 2.5 50x25x19
8 YRHN60-60 2 60 30-38 24 2.1 2.5 60x33.5x19.5
9 YRHN66-60 3 60 27-43 24 2.4 4 66x30x17
10 YRHN70-45 3 45 12-35 24 3 6 70x38x21
11 YRHN70-60 3 60 28-46 24 4.5 4.5 70x30x20
12 YRHN70-90 3 90 36 24 4 4.5 70x35x22
13 YRHN72-75 3 75 38 24 5 5 72x40x18
14 YRHN74-60 3 60 28-45 24 5.4 6 74x35x20
15 YRHN90-45 4 45 50-90 24 6 8 90x46x21
16 YRHN90-70 4 70 68-103 24 8 8 90x50x20
17 YRHN90-80 6 80 80-120 24 9 12.5 90x30x20
18 YRHN100-75 4 70 100-150 24 9 9.5 100x55x17
19 YRHN100-90 5 90 100-150 24 9 10 100x40x18
20 YRHN110-60 5 60 28-45 24 10.5 13 110x60x25
21 YRHN114-80 9 80 80-130 24 11 14.5 114x30x20
22 YRHN120-45 4 45 50-110 24 13 16 120x80x18
23 YRHN120-50 4 50 30-48 24 13 16 120x60x31.5
24 YRHN120-75 5 75 134-100 24 13 16 120x65x17
25 YRHN120-90 6 90 120-200 24 13 16 120x76x18
26 YRHN140-70 5 70 70-100 24 13.5 18 140x85x20
27 YRHN150-90 9 90 150-240 24 15 22 150x70x22
28 YRHN164-70 5 70 130-160 24 18 23 164x105x20
29 YRHN180-60 5 60 106-140 24 20 26 180x126x21
30 YRHN180-80 8 80 80-130 24 20 26 180x100x20
31 YRHN210-60 7 60 116-166 24 25 31 210x145x25

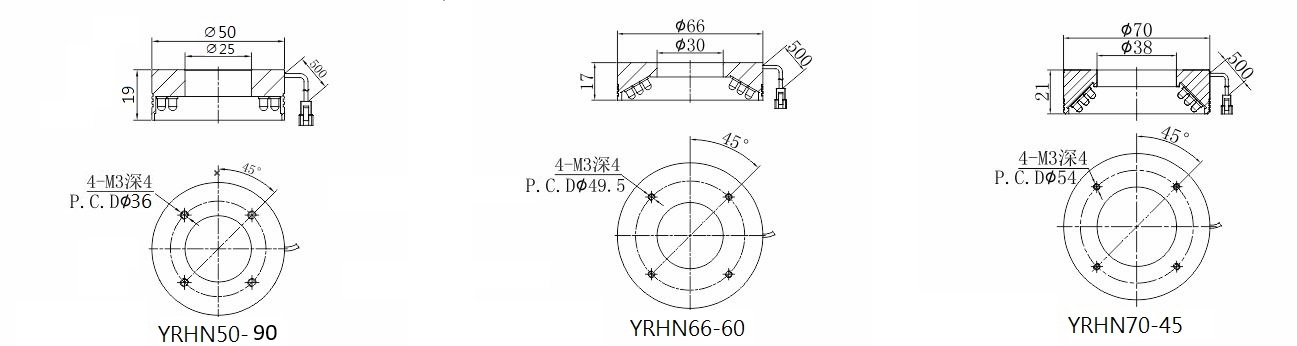

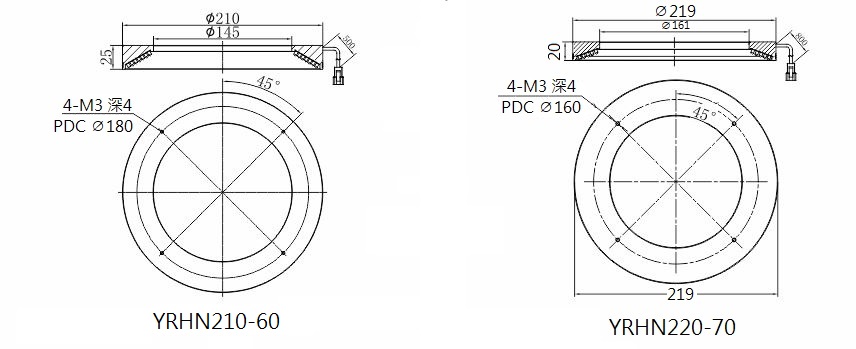

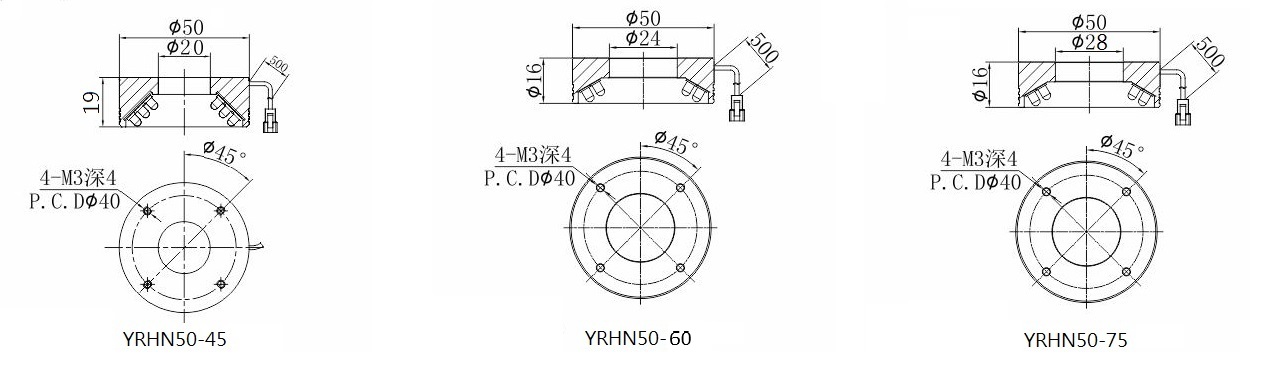

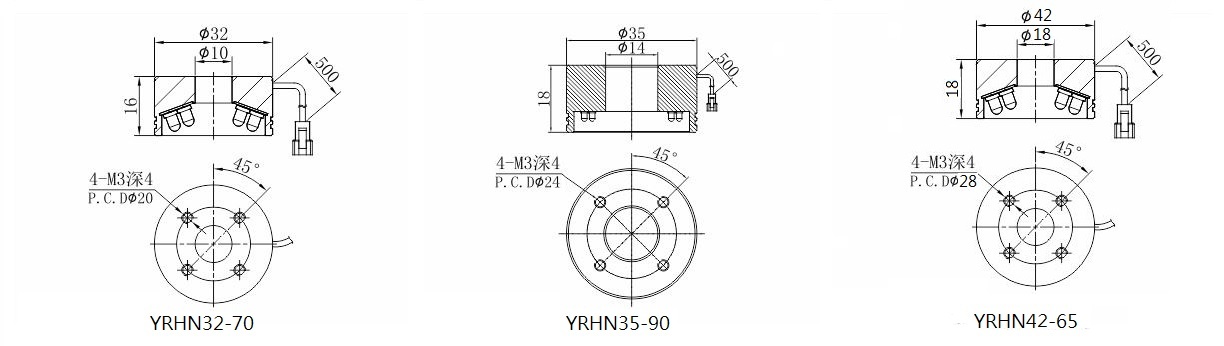

五、外形尺寸(mm)
