產品介紹
背光源
平行背光源
YTLPN/YFLPN 系列- 特點
- 1.自由設計寬度,長度,尺寸設計靈活
- 2.有效提高產品邊緣銳度及對比度
- 3.均勻性高
介紹
一、應用領域:精密零件尺寸測量、邊緣破損檢測、透明物體表面劃痕,內部異物檢測、液體高位,液體異物檢測等二、LED發光顏色:●紅色 ●綠色 ●藍色 ○白色
三、型號解析
四、產品參數
五、外形尺寸(mm)
YTLPN/YFLPN | 100 | 100 | R |
型號: YTLPN側部平行背光源 YFLPN底部平行背光源 |
發光長度 | 發光寬度 | 顏色 |
四、產品參數
項次 | 型號 | 顏色 | 工作距離 (mm) |
發光面 (mm) |
電壓V | 額定功率W -紅 |
額定功率W -白.藍.綠 |
長度×寬度×高度 (mm) |
1 | YTLPN25x25 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 25x25 | 24 | 2 | 2.3 | 60x60x11.5 |
2 | YTLPN50x50 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 50x50 | 24 | 4 | 6 | 85x85x11.5 |
3 | YTLPN70x70 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 70x70 | 24 | 5 | 7 | 105x105x11.5 |
4 | YTLPN80x80 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 80x80 | 24 | 5 | 7 | 115x115x11.5 |
5 | YTLPN90x90 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 90x90 | 24 | 5 | 7.5 | 125x125x11.5 |
6 | YTLPN110x110 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 110x110 | 24 | 6 | 8.5 | 145x145x11.5 |
7 | YTLPN150x100 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 150x100 | 24 | 6 | 8.5 | 185x135x11.5 |
8 | YTLPN200x160 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 200x160 | 24 | 6 | 9 | 235x195x11.5 |
9 | YTLPN200x200 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 200x200 | 24 | 7 | 10 | 235x235x11.5 |
10 | YTLPN250x200 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 250x200 | 24 | 8 | 12 | 285x235x11.5 |
11 | YTLPN300x200 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 300x200 | 24 | 10 | 15 | 335x235x11.5 |
12 | YTLPN300x300 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 300x300 | 24 | 17 | 25 | 335x335x11.5 |
13 | YTLPN400x300 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 400x300 | 24 | 18 | 28 | 435x335x11.5 |
14 | YTLPN600x400 | ●紅色 ●綠色 ●藍色 ○白色 | 30-100 | 600x400 | 24 | 20 | 30 | 635x435x11.5 |

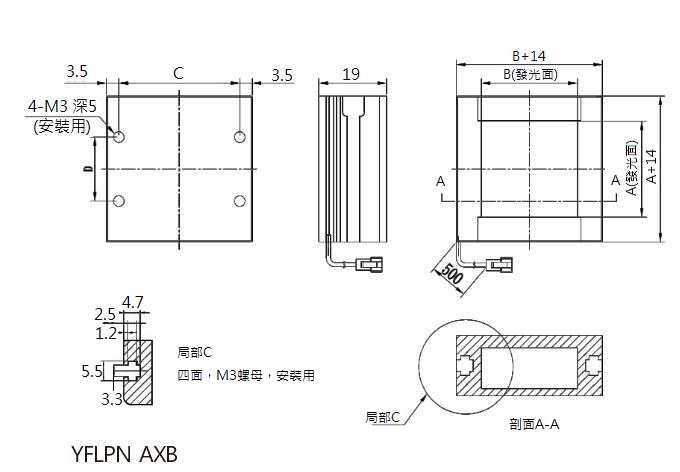

五、外形尺寸(mm)
