背光源

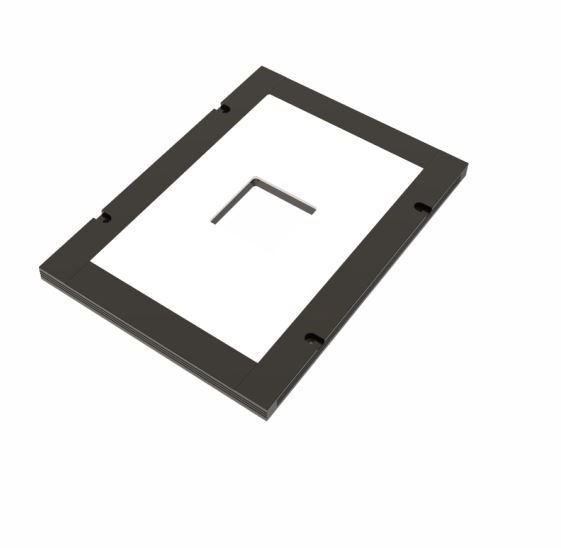

開孔背光源

YTLHN/YFLHN 系列
特點
1.超薄設計，開孔大小，形狀，尺寸，位置可定制
2.實現大幅面均勻照明
3.高精度，大面積產品尺寸側量的平行背光源

介紹

一、應用領域：大幅面產品定位、識別均勻性要求高的場合、各種尺寸測量、透射式有無檢測等



二、LED發光顏色：●紅色 ●綠色 ●藍色 ○白色 ●紅外   ●紫外

加入詢問單 (0)
三、型號解析
YTLHN/YFLHN 100 100 R
型號
YTLHN側部開孔背光源
YFLHN底部開孔背光源		 發光長度 發光寬度 顏色



四、產品參數
側部開孔背光源
項次 型號 顏色 發光面
(mm)		 開孔尺寸
(mm)		 電壓V 額定功率W
-紅		 額定功率W
-白.藍.綠		 長度×寬度×高度
(mm)
1 YTLHN150x100 ●紅色 ●綠色 ●藍色 ○白色 150x100 40x40 24 7.4 11 185x135x9.5
2 YTLHN200x200 ●紅色 ●綠色 ●藍色 ○白色 200x200 40x40 24 11.7 17.5 235x235x9.5
3 YTLHN250x200 ●紅色 ●綠色 ●藍色 ○白色 250x200 45x45 24 13.4 20 285x235x9.5
4 YTLHN350x350 ●紅色 ●綠色 ●藍色 ○白色 350x350 40x40 24 18.8 28 385x385x9.5
5 YTLHN400x300 ●紅色 ●綠色 ●藍色 ○白色 400x300 φ50 24 21.4 32 435x335x9.5
6 YTLHN600x400 ●紅色 ●綠色 ●藍色 ○白色 600x400 φ50 24 36.2 54 635x435x9.5



底部開孔背光源
項次 型號 顏色 發光面
mm)		 開孔尺寸
(mm)		 電壓V 額定功率W
-紅		 額定功率W
-白.藍.綠		 長度×寬度×高度
(mm)
1 YFLHN100x100 ●紅色 ●綠色 ●藍色 ○白色 100x100 φ 40 24 6 8 114x114x17
2 YFLHN130x130 ●紅色 ●綠色 ●藍色 ○白色 130x130 40x40 24 8 11 144x144x17
3 YFLHN150x100 ●紅色 ●綠色 ●藍色 ○白色 150x100 φ 40 24 10 13 164x114x17
4 YFLHN200x150 ●紅色 ●綠色 ●藍色 ○白色 200x150 40x40 24 19 24 214x164x17
5 YFLHN300x200 ●紅色 ●綠色 ●藍色 ○白色 300x200 φ40 24 28 34.5 314x214x17
6 YFLHN436x436 ●紅色 ●綠色 ●藍色 ○白色 436x436 170x170 24 52 62 450x450x17

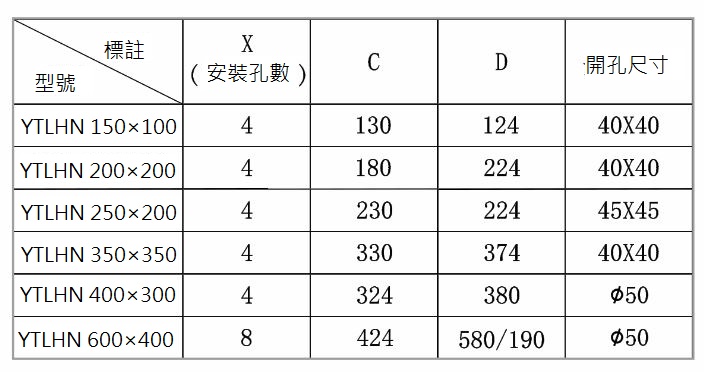

五、外形尺寸(mm)
