產品介紹
環形光源

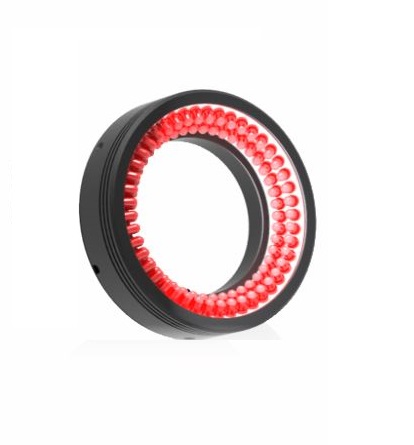

低角度環形光
YRLN系列- 特點
- 1.低角度直射照明
- 2.角度，圈數，尺寸可自由制定
介紹
一、應用領域：塑膠件外觀缺陷檢測、瓶口缺損檢測、五金件邊緣定位等、金屬表面的刻印損，損傷和污垢檢測、各種邊緣提取、藥品的異物混入檢測、玻璃端面的損傷檢測、O型環的外觀檢測等
二、LED發光顏色：●紅色 ●綠色 ●藍色 ○白色 ●紅外 ●紫外
三、產品解析
四、產品參數
五、外形尺寸(mm)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
| YRLN | 50 | 30 | W |
| 型號 | 外徑尺寸 | 光線與水平面夾角 | 顏色 |
四、產品參數
| 項次 | 型號 | LED圈數 | 角度 | 工作距離(mm) | 電壓V | 額定功率W-紅 | 額定功率W-白.藍.綠 | 外徑×內徑×高度(mm) |
| 1 | YRLN48-30 | 2 | 30 | 5-8 | 24 | 1.7 | 2.5 | 48x22x18.5 |
| 2 | YRLN50-30 | 2 | 30 | 5 | 24 | 2 | 3 | 50x24x16 |
| 3 | YRLN66-30 | 3 | 30 | 0-10 | 24 | 2.5 | 4 | 66x30x22 |
| 4 | YRLN74-30 | 2 | 30 | 9-14 | 24 | 3 | 4.5 | 74x48x19 |
| 5 | YRLN75-00 | 1 | 0 | 0-10 | 24 | 1.5 | 2 | 75x47x9.8 |
| 6 | YRLN90-15 | 2 | 15 | 3-10 | 24 | 4 | 6 | 90x60x20.6 |
| 7 | YRLN96-00 | 1 | 0 | 0-10 | 24 | 2 | 3.5 | 96x68x9.8 |
| 8 | YRLN100-30 | 3 | 30 | 12-21 | 24 | 6 | 7.5 | 100x70x22 |
| 9 | YRLN120-30 | 3 | 30 | 17-27 | 24 | 8.5 | 10 | 120x88x22 |
| 10 | YRLN132-15 | 3 | 15 | 3-12 | 24 | 8.5 | 12 | 132x96x22 |
| 11 | YRLN146-00 | 1 | 0 | 0-10 | 24 | 3 | 4.5 | 146x118x9.8 |
| 12 | YRLN150-30 | 4 | 30 | 15-29 | 24 | 16 | 18.5 | 150x120x22 |
| 13 | YRLN176-00 | 1 | 0 | 0-10 | 24 | 4 | 6 | 176x148x9.8 |
| 14 | YRLN180-30 | 5 | 30 | 24-34 | 24 | 18 | 22 | 180x132x29 |
| 15 | YRLN206-00 | 1 | 0 | 0-10 | 24 | 5 | 8 | 206x178x9.8 |

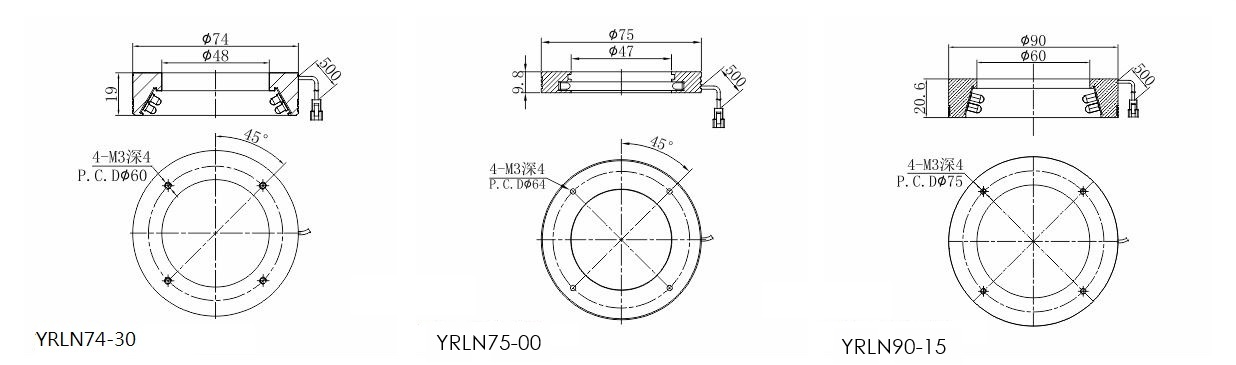

五、外形尺寸(mm)
